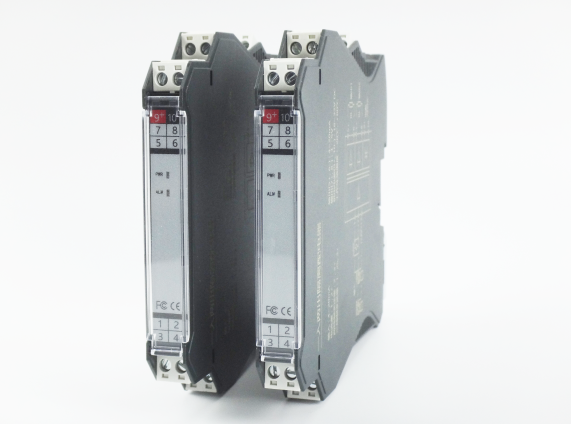

SK--GL系列智能隔離器
|
性能簡介 :
SK--GL系列智能隔離器輸入單路或雙路電流或電壓信號,變送輸出隔離的單路或雙路線性的電流或電壓信號,并提高輸入、輸出、電源之間的電氣隔離性能。
技術特點 :
智能隔離器在對高、低頻干擾信號的抑制方面均有著良好表現,即使在大功率變頻控制系統中依然能夠可靠應用,內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償等技術,并符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求使產品的穩定性及可靠性得到保證。
適用性:
智能隔離器可以與單元組合儀表及DCS、PLC等系統配套使用,在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
技術參數 :
通道數 |
一入一出 |
一入兩出 |
兩入兩出 |
電源 |
20 ~ 35VDC |
20~ 35VDC |
20 ~ 35VDC |
功耗(空/滿載) |
10mA/ 55mA@24VDC |
14mA/67mA@ 24VDC |
20mA/ 110mA@24VDC |
輸入信號 |
0/4-20mA、0/1-5V、0/2-10V |
0/4-20mA、0/1-5V、0/2-10V |
0/4-20mA、0/1-5V、0/2-10V |
輸入阻抗 |
50Ω(電流)、300KΩ(電壓) |
50Ω(電流)、300KΩ(電壓) |
50Ω(電流)、300KΩ(電壓) |
配電電壓 |
23V@4mA、22V@20mA |
23V@4mA、22V @20mA |
23V@4mA、22V@20mA |
ADC分辨率 |
16 bits無失碼 |
16 bits無失碼 |
16 bits無失碼 |
測量精度 |
≤0.1% F.S. |
≤0.1% F.S. |
≤0.1% F.S. |
溫度漂移 |
30ppm/℃ |
30ppm/℃ |
30ppm/℃ |
響應時間 |
≤500ms |
≤500ms |
≤500ms |
輸出信號 |
0/4-20mA |
0/4-20mA |
0/4-20mA |
負載能力 |
≤500Ω(電流)、2300KΩ(電壓) |
≤500Ω(電流)、≥300KΩ(電壓) |
≤500Ω(電流)、≥300KΩ(電壓) |
介電強度 |
1500VAC @ 1mA/1min |
1500VAC @ 1mA/1min |
1500VAC @1mA/1min |
絕緣電阻 |
≥100MΩ |
≥100MΩ |
≥100MΩ |
工作溫度 |
-20~ +60℃ |
-20~ + 60℃ |
-20~ +60℃ |
儲存溫度 |
-40~ +80℃ |
-40~ +80℃ |
-40~ + 80℃ |
相對濕度 |
10% ~ 90%RH |
10% ~ 90%RH |
10% ~ 90%RH |
大氣壓力 |
80kPa~ 106kPa |
80kPa~ 106kPa |
80kPa~ 106kPa |
防護等級 |
IP20 |
IP20 |
IP20 |
電磁兼容 |
EMC符合IEC 61326-3-1 |
EMC符IEC61326-3-1 |
EMC符合IEC 61326-3-1 |
型譜 :
型 號 |
說 明 |
SK-GL- |
× |
× |
× |
× |
× |
通用型隔離器 |
輸入回路 |
|
|
|
|
|
缺省為單回路 |
D |
|
|
|
|
雙回路(相互隔離) |
輸入信號( 雙輸入相同) |
1 |
|
|
|
4-20mA |
2 |
|
|
|
1-5V |
3 |
|
|
|
0-10mA |
4 |
|
|
|
0-5V |
5 |
|
|
|
0-10V |
第一路輸出 |
1 |
|
|
4-20mA |
2 |
|
|
1-5V |
3 |
|
|
0-10mA |
4 |
|
|
0-5V |
5 |
|
|
0-10V |
第二路輸出 |
0 |
|
缺省為無第二輸出 |
1 |
|
4-20mA |
2 |
|
1-5V |
3 |
|
0-10mA |
4 |
|
0-5V |
5 |
|
0-10V |
饋電輸出 |
|
缺省為無源 |
V24 |
帶DC24V饋電輸出 |
供電方式 |
|
缺省為交流220V |
D |
直流24V |
|
|
