         您現在的位置 > 電磁流量計 > 流量儀表 > 孔板流量計


        SKLG系列孔板流量計

        孔板流量計

        概述
          SKLG系列孔板流量計是測量流量的差壓發生裝置,又稱為差壓式流量計,由一次檢測件(節流件)和二次裝置(差壓變送器流量顯示儀)組成。廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單,維修方便,性能穩定等優點。其基本原理由于節流件的孔徑小于管道內徑,當流體流經節流件時,流速截面突然收縮,流速加快。節流件后端流體的靜壓力降低,于是在節流件前后產生靜壓力差,該靜壓力差與流體通過的流體流量之間有明確的數值關系。用差壓變送器(或差壓計)測量節流件前后的差壓,實現對流量測量。
        孔板流量計節流裝置包括環室孔板,噴嘴等?装辶髁坑嫻澚餮b置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
          智能節流裝置(孔板流量計)是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償的流量計,該孔板流量計采用微機技術與微功耗技術,功能強,結構緊湊,操作簡單,使用方便。
        孔板流量計特點

        ▲孔板流量計節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低。
        ▲孔板計算采用標準與加工
        ▲孔板流量計應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。
        ▲標準型節流裝置無須實流校準,即可投用。
        一體型孔板流量計是將三閥組與差壓變送器或者多參量變送器組合安裝在一起,直接現場安裝孔板流量計后組裝上附件即可,安裝更簡單。
        智能型孔板流量計特點
        ▲采用精度佳多參量變送器測量
        ▲精度佳,完善的自診斷功能
        ▲智能孔板流量計其量程可自編程調整。
        ▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
        ▲具有在線、動態全補償功能外,智能孔板流量計還具有自診斷、自行設定量程。
        ▲配有多種通訊接口
        ▲穩定性高
        ▲量程范圍寬、大于10:1
        智能型孔板流量計變送器技術指標
        ▲變送器:±0.075%
        ▲穩定性:優于0.1%FS/年
        ▲靜壓:25MPa
        ▲連續工作5年不需調校
        ▲可忽略溫度、靜壓影響
        ▲抗高過壓
        技術參數:

        1. 公稱直徑:15mm≤DN≤1200mm;
        2. 公稱壓力:PN≤42Mpa;
        3. 工作溫度:-50℃≤t≤560℃
        4. 量程比:1:10(使用差壓變送器時)、1:3(使用普通差壓變送器時)。

        孔板流量計分類及結構介紹:
        1、分類
        ①按法蘭夾裝方式分類
        (1)焊接式(2)法蘭夾裝式
        ②按取壓方式分類
        (1)角接鉆孔取壓;(2)角接環室取壓;(3)法蘭取壓;(4)徑距取壓;
        2、結構及簡圖
        ①?圖 2標準環室孔板節流裝置結構圖

        1. 法蘭;2、導壓管;3、前環室;4、節流件;5、后環室;6、密封墊片;7、螺栓;8、螺母

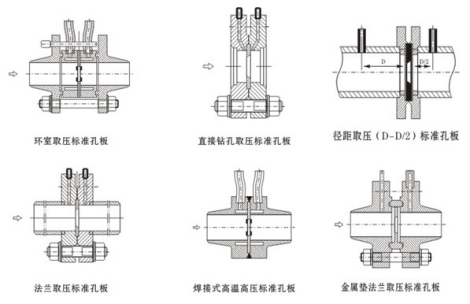

          ②各種孔板流量計的結構簡圖
        孔板流量計選型
        型號

        型譜說明

        SK

        企標



        LG

        流量節流裝置



        代號

        取壓方式

        H

        角接環室取壓

        Z

        角接鉆孔取壓

        F

        法蘭取壓

        J

        徑距取壓



        代號

        節流裝置說明

        K

        標準孔板



        代號

        公稱壓力

        -0.6

        0.6

        -1.0

        1.0

        -1.6

        1.6

        -2.5

        2.5

        -……

        ……



        代號

        公稱口徑

        DN25

        DN25

        DN32

        DN32

        DN..

        ……



        代號

        法蘭材質

        C

        碳鋼

        P

        不銹鋼

        H

        合金鋼



        代號

        介質

        1

        液體

        2

        氣體

        3

        蒸汽



        代號

        附件

        N

        不含附件

        F

        配三閥組等

        I

        配含F及變送器(附件根據介質、要求選配)

        DC

        配含F及多參量變送器

        O

        用戶指定配置附件
