         您現在的位置 > 首頁 > 溫度儀表 > 熱電偶

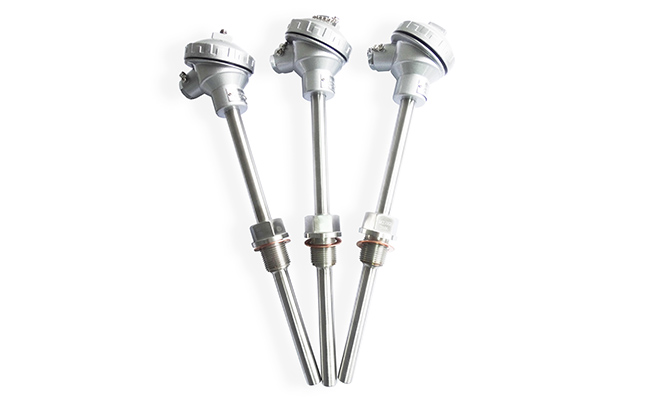

        熱電偶



        熱電偶
        概述
          工業用熱電偶作為一種溫度傳感器,通常和顯示儀表,記錄儀表和電子調節器配套使用?梢灾苯訙y量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
          根據國家規定,我公司的熱電偶符合IEC國際標準分度號的鉑銠 30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-康銅等等的裝配式熱電偶。
          熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
        測量范圍及允許誤差范圍

        型號

        分度號

        允差等級

        Ⅰ級

        Ⅱ級

        允差值

        測溫范圍℃

        允差值

        測溫范圍℃

        WRN

        K

        ±1.5℃

        -40~+375

        ±2.5℃

        -40~+333

        ±0.004(t)

        375~1000

        ±0.0075(t)

        333~1200

        WRM

        N

        ±1.5℃

        -40~+375

        ±2.5℃

        -40~+333

        ±0.004(t)

        375~1000

        ±0.0075(t)

        333~1200

        WRE

        E

        ±1.5℃

        -40~+375

        ±2.5℃

        -40~+333

        ±0.004(t)

        375~800

        ±0.004(t)

        333~900

        WRF

        J

        ±1.5℃

        -40~+375

        ±2.5℃

        -40~+333

        ±0.004(t)

        375~750

        ±0.004(t)

        333~750

        WRC

        T

        ±0.5℃

        -40~+125

        ±1℃

        -40~+133

        ±0.004(t)

        125~350

        ±0.0075(t)

        133~350

        WRP

        S





        ±2.5℃

        0~+600





        ±0.0025(t)

        600~1300

        WRQ

        R





        ±2.5℃

        0~+600





        ±0.0025(t)

        600~1300

        WRR

        B





        ±2.5℃

        0~+600





        ±0.0025(t)

        600~1600


        注:t為感溫元件實測溫度值(℃)

        熱電偶時間常數
        熱惰性級別
        時間常數(秒)
        熱惰性級別
        時間常數(秒)

        90-180

        10-30

        30-90

        <10
        熱電偶公稱壓力:一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
        熱電偶最小插入深度:應不小于其保護套管外徑的8-10倍(特列產品例外)
        絕緣電阻:當周圍空氣溫度為15-35℃,相對濕度<80%時絕緣電阻≥5兆歐(電壓100V)。具有防濺式接線盒的熱電偶,當相對溫度為93± 3℃ 時,絕緣電阻≥0.5兆歐(電壓100V)
        高溫下的絕緣電阻:熱電偶在高溫下,其熱電極(包括雙支式)與保護管以及雙支熱電極之間的絕緣電阻(按每米計)應大于下表規定的值。

        規定的長時間使用溫度(℃)

        試驗溫度(℃)

        絕緣電阻值(Ω)

        ≥600
        600
        72000
        ≥ 800
        800
        25000
        ≥1000
        1000
        5000

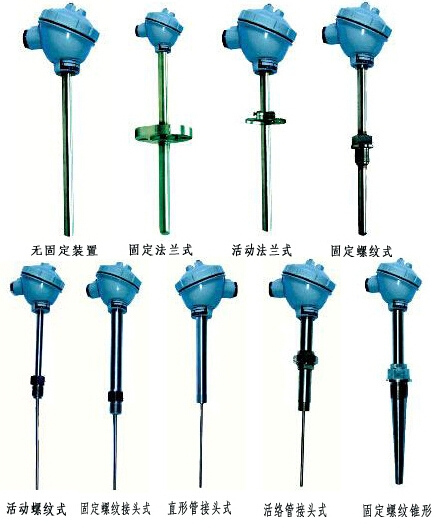

        熱電偶安裝固定方式
        熱電偶安裝固定方式圖
        型譜
          1 2  3 4 5  6  7 8
        WR□□-□□□-□/□-□

        WR

        熱電偶    標準型







        1

        標記

        熱電偶類別

        分度號

        N

        鎳鉻-鎳硅

        K

        M

        鎳鉻硅-鎳硅

        N

        E

        鎳鉻-銅鎳

        E

        F

        鐵-銅鎳

        J

        C

        銅-銅鎳

        T

        P

        鉑銠10-鉑

        S

        Q

        鉑銠13-鉑

        R

        R

        鉑銠30-鉑銠6

        B

        W

        鎢錸3-鎢錸25

        WRe3/25





        2

        標記

        熱電偶對數

        1

        單支式(可不標記)

        2

        雙支式







        3

        標記

        安裝固定裝置

        1

        無固定裝置

        2

        固定螺紋

        3

        活動法蘭

        4

        固定法蘭

        5

        活絡管接頭式

        6

        固定螺紋錐形式

        7

        直行管接頭式

        8

        固定螺紋管接頭式

        9

        活動螺紋管接頭式





        4

        標記

        接線盒形式

        2

        防濺式

        3

        防水式

        4

        隔爆式





        5

        標記

        保護管直徑(mm

        0

        Ф16

        1

        Ф12(S/R/B型熱電偶為Ф25雙層管)

        2

        Ф16(高鋁管,限用于K、N型熱電偶)

        3

        Ф25(高鋁管,限用于K、N型熱電偶)



        特殊說明(直徑標明Ф尺寸)



        6

        總長L/

        mm



        7

        插入長度l

        mm



        8

        標記

        隔爆等級

        BT4

        ExdiiBT4

        CT4

        DiiCT4
