         您現在的位置 > 首頁 > 流量儀表 > 插入式渦街流量計

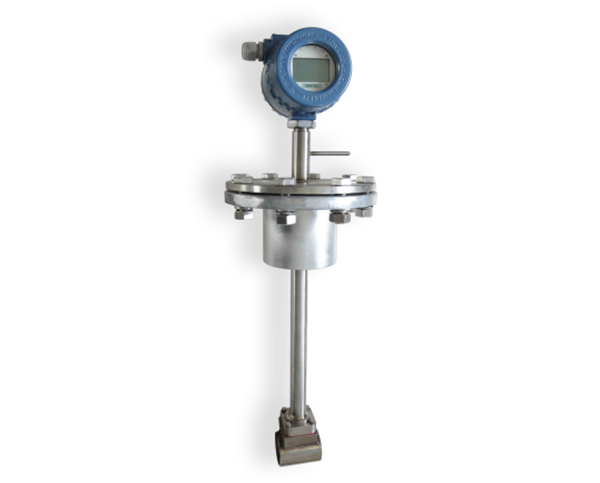

        SKLUCB型插入式渦街流量計

        防爆合格證編號:CNEx23.2893X

        插入式渦街流量計概述
          SKLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式渦街流量計特點是壓力損失小,量程范圍大,精度好,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流儀表。。
          SKLUCB 型插入式渦街流量計防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。
        插入式渦街流量計工作原理
          按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。

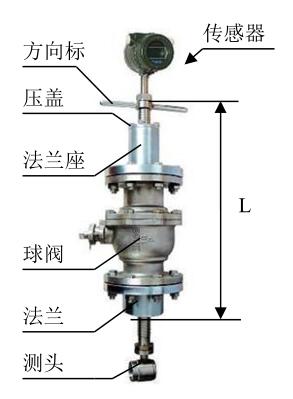

        插入式渦街流量計外形尺寸圖
        插入式渦街流量計外形尺寸圖
        插入式渦街流量計安裝定位尺寸:
        口徑(mm) DN250 DN300 DN400 DN500 DN600 DN800-2000
        L
        60.5
        58
        65.5
        60.5
        55.5
        45.5
        插入式渦街流量計特點:
        1、可測量蒸汽,氣體,液體的體積流量和質量流量;
        2、無機械運動部件,測量精度,結構緊湊維護方便;
        3、壓力損失小,量程范圍寬;范圍度達1:25;
        4、采用消擾電路和抗振傳感頭;
        5、采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能;
        6、可測介質溫度達+250℃。
        7、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m);
        插入式渦街流量計技術參數:
        公稱通經(mm)

         200~1500

        儀表材質

         1Cr18Ni9Ti

        公稱壓力(Mpa)

         PN1.6Mpa;PN2.5Mpa

        被測介質溫度(℃)

         -40~+250℃

        環境條件

         溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa

        精度等級

         示值的±2.5%

        量程比

         1:10;1:15

        阻力損失系數

         Cd<2.6

        輸出信號

         傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
         變送器:兩線制4 ~ 20mADC電流信號

        供電電源

         傳感器:、+24VDC
         變送器:+24VDC
         現場顯示型:儀表自帶3.2V鋰電池

        信號傳輸線

         KVVP3×0.3(三線制),2×0.3(二線制)

        傳輸距離

         ≤500m

        信號線接口

         內螺紋M20×1.5

        防爆等級

         EXdbIICT6Gb

        防護等級

         IP65

        允許振動加速度

         1.0g


        插入式渦街流量計型號及功能選擇

        SKLUCB-

         插入式渦街流量計

        代號

        口徑

         流量范圍m3/h(飽和蒸汽180℃ ρ=5.157Kg/m3)

        液體

        氣體

        200

        200mm

        75~750

        500~5000

        250

        250mm

        110~1100

        800~8000

        300

        300mm

        160~1500

        1560~

        400

        400mm

        180~3000

        2750~

        500

        500mm

        300~4500

        4300~

        600

        600mm

        450~6500

        6100~

        800

        800mm

        750~

        11000~

        1000

        1000mm

        1200~

        17000~

        >1000



        協議

        協議



        代號

        功能1

        N

        無溫壓補償

        Y

        有溫壓補償



        代號

        輸出型號

        F1

        4-20mA輸出(二線制)

        F2

        脈沖

        F3

        RS485通訊接口

        F4

        HART協議



        代號

        被測介質

        J1

        液體

        J2

        氣體

        J3

        蒸汽



        代號

        功能2

        E

        2.5級

        T1

        常溫

        T2

        高溫

        T3

        蒸汽

        P1

        1.6MPa

        P2

        2.5MPa

        P3

        4.0MPa

        D1

        內部3.6V供電

        D2

        DC24V供電

        B1

        不銹鋼

        B2

        碳鋼

        A

        帶球閥


        插入式渦街流量儀表安裝步驟:
        1.在管道上用氣焊開一個略小于φ100mm 的圓孔,并把圓孔周圍毛刺清除干凈,以保證測頭旋轉流利。
        2.在管道圓孔處焊上廠家提供的法蘭,要求法蘭軸線與管道軸線垂直。
        3.將球閥及傳感器安裝在焊接好的發蘭上。
        4.調節絲杠,使插入深度符合要求( 保證測頭中心軸線和管道中心軸線重合),流體流向必須與方向標上的指示箭頭保持一致。
        5.均勻擰緊壓蓋上的螺絲。(注:壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
        6.檢查各環節是否完成好,慢慢打開閥門觀察是否有泄漏(需特別注意人身安全)若有泄露請重復步驟 5、6
        。
        渦街流量計系列產品有:插入式渦街流量計;氣體渦街流量計;蒸汽渦街流量計;帶溫壓補償一體式渦街流量計;
