         您現在的位置 > 首頁 > 流量儀表 > 楔形流量計

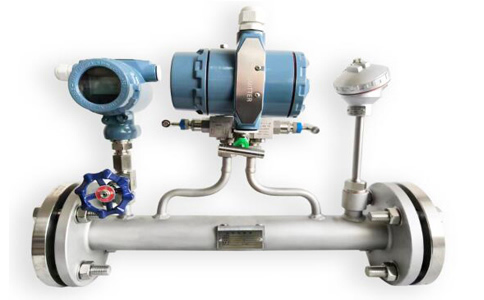

        SK-LX型楔形流量計



          SK-LX型楔形流量計是一種差壓式流量儀表,它是利用在密閉管道中能量相互轉換的伯努利定律,即:在穩定流體場合中,管道中的流速與差壓的平方根成正比。楔形流量計是八十年代開始開始逐步走向實用的一種新型流量計,其檢測件是一個V字形楔塊(又稱楔形節流件),它的圓滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體順利通過,不會在節流件上游側產生滯流。流體通過楔形流量計時,由于楔塊的節流作用,在其上、下游側產生了一個與流量值成平方關系的差壓,將此差壓從楔塊兩側取壓口引出送至差壓變送器轉變為電信號輸出,再經專用智能流量積算儀運算后,即可顯示流量值。
        一、楔形流量計流量方程:

        式中  qv----體積流量計,m³/s
              C------流出系數;
             ε-----可膨脹系數;
              m------節流面積比;
              D------管道內徑,m;
              △p------差壓,pa;
              ρ------被測介質密度,kg/m³
            SK-LX型楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能;測量精度可達0.5%;可具有現場顯示和標準電流信號(4~20mA DC)輸出,可方便地用于自動控制系統或與計算機聯網,進行流量或其他參數的自動調節和控制。
            SK-LX型楔形流量計可以在高粘度、低雷諾數(雷諾數>500即可使用)的流體情況下進行精度佳的流量測量;在流速較低、流量小、管徑大的流量測量場合有不可替代的作用。主要用于高粘度(重油、渣油、柴油、機油等)、工業煤氣(焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣)、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。
        楔形流量計結構簡單、無可動部件,不易被流體磨損,工作性能穩定、可靠,使用壽命長;它的測量元件及取壓裝置結構特殊,流體通過時不形成滯留或堵塞,壓力損失較小,是在雷諾數較低的情況下進行精度佳流量測量的理想選擇。
        二、主要特點:
        1、特別適合于高粘度、低雷諾數、帶懸浮顆;驓馀莸慕橘|測量;
        2、測量精度不受流體介質介電常數等特性的影響和限制;
        3、楔形件結構設計特殊,有導流作用,防堵塞;
        4、具有流體粘度變化、溫度變化、密度變化等補償功能;
        5、抗振動、抗沖擊、抗臟污、抗腐蝕;
        6、具有雙向流量測量功能;
        7、測量精度高;
        8、結構簡單、牢固、高可靠性,安裝方便,運行維護費用低;
        9、無運動部件、無磨損,長期使用時不需要重新標定。
        三、技術參數:
        1、測量精度: ±1.0%~±1.5%
        2、最低流速:0.01m/s。
        3、使用壽命:可長達十年以上。
        4、量程比≥10:1
        5、雷諾數系數使用范圍:下限300,上限達1×106以上。
        6、測量液體粘度上限:500MPa•S。
        7、工作壓力范圍:-0.1~6.4MPa。
        8、工作溫度范圍:-50~400℃。
        四、流量范圍
        1、楔形流量計測量液體時的流量范圍:
        型號

        公稱通徑DN(mm)

        楔形比(H/D)

        流量范圍(m³/h)

        LX015

        15

        0.2,0.3,0.4,0.5

        0.11~2.7

        LX020

        20

        0.2,0.3,0.4,0.5

        0.2~4.8

        LX025

        25

        0.2,0.3,0.4,0.5

        0.3~7.4

        LX032

        32

        0.2,0.3,0.4,0.5

        0.5~12.2

        LX040

        40

        0.2,0.3,0.4,0.5

        0.8~19

        LX050

        50

        0.2,0.3,0.4,0.5

        1.3~29.7

        LX065

        65

        0.2,0.3,0.4,0.5

        2.2~50.1

        LX080

        80

        0.2,0.3,0.4,0.5

        3.3~76

        LX100

        100

        0.3,0.4,0.5

        8.2~118.7

        LX125

        125

        0.3,0.4,0.5

        12.8~185.5

        LX150

        150

        0.3,0.4,0.5

        18.4~267.1

        LX200

        200

        0.3,0.4,0.5

        32.7~474.8

        LX250

        250

        0.3,0.4,0.5

        51.2~741.8

        LX300

        300

        0.3,0.4,0.5

        73.8~1068.2

        2、楔形流量計測量氣體時的流量范圍:
        型號

        公稱通徑DN(mm)

        楔形比(H/D)

        流量范圍(m³/h)

        LX015

        15

        0.2,0.3,0.4,0.5

        1.2~19.1

        LX020

        20

        0.2,0.3,0.4,0.5

        2.3~33.9

        LX025

        25

        0.2,0.3,0.4,0.5

        3.5~53

        LX032

        32

        0.2,0.3,0.4,0.5

        5.8~86.8

        LX040

        40

        0.2,0.3,0.4,0.5

        9.0~135.7

        LX050

        50

        0.2,0.3,0.4,0.5

        14.1~212

        LX065

        65

        0.2,0.3,0.4,0.5

        23.9~358.2

        LX080

        80

        0.2,0.3,0.4,0.5

        36.2~542.6

        LX100

        100

        0.3,0.4,0.5

        56.5~847.8

        LX125

        125

        0.3,0.4,0.5

        88.3~1324.5

        LX150

        150

        0.3,0.4,0.5

        127.2~1907.6

        LX200

        200

        0.3,0.4,0.5

        226.1~3391.2

        LX250

        250

        0.3,0.4,0.5

        353.3~5298.8

        LX300

        300

        0.3,0.4,0.5

        508.7~7630.2

        楔形流量計選型:
        型譜

        代號

        外殼材質

        公稱壓力

        工作溫度

        連接與取壓方式

        說明

        SKLX











        楔形流量計

























        015









        DN15

        020









        DN20

        025









        DN25











        300









        DN300







        I







        碳鋼

        II







        不銹鋼

        III







        特殊訂做



        0.25





        0.25MPa

        0.60





        0.6MPa







        5





        5MPa







        A



        -20~100℃

        B



        100~250℃

        C



        250~400℃



        A

        螺紋取壓對夾式

        B

        螺紋取壓螺紋式

        C

        螺紋取壓焊接式

        D

        螺紋取壓法蘭式

        E

        法蘭取壓法蘭式

        F

        一體化安裝方式(溫壓補償)

        G

        一體化安裝通用式


        五、安裝注意事項:
        1、一般楔形流量傳感器有前后測量管,可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時,流體應自上而下流動。測量液體時應注意使差壓變送器能排除氣泡,以免引起儀表零點漂移;
        2、傳感器上下游側應配置直管段,管道內壁應光滑、清潔、無附著物,直管段長度要求請詳細閱讀說明書。
        3、水平安裝時,楔式差壓元件應與管道中心線成90°。對于垂直安裝,由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。
        六、結構形式:
        楔形流量計按其組裝方式分為一體型和分離型,按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接,按其取壓方式分為普通取壓、法蘭密封取壓等結構。
        對夾式
        螺紋連接
        法蘭連接
        法蘭取壓法蘭連接
