         您現在的位置 > 首頁 > 變送器儀表 > 單晶硅差壓變送器


        SK3351J系列單晶硅差壓變送器

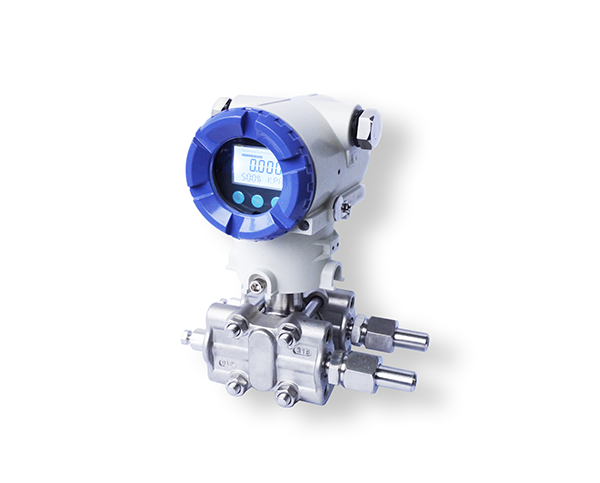

        單晶硅差壓變送器產品圖

          隨著微電子機械加工系統的日趨成熟而為傳感器行業帶來一場新的更新,對于壓力、差壓、液位傳感器而言,其封裝的傳感器芯片本質將決定最終產品的性能與等級。以目前國際市場上廣泛采用的硅芯片技術而言,硅壓阻技術加工工藝成熟,但其信噪比特性與溫度特性有待提高;硅諧振技術加工工藝復雜過壓特性不好;本公司3351J系列單晶硅差壓變送器芯片采用純度佳單晶硅材質,其材質特性優于市場上通用的復合硅、擴散硅材料,芯片采用單晶硅雙梁懸浮式技術,結合了硅壓阻與硅諧振技術雙方特點,并從設計與工藝上做出了優化,實現精度、穩定性、低溫度影響、過壓等優異性能,適用于工業過程控制、自動化制造、航天航空、汽車與船舶、醫療衛生等多個領域。
        一、單晶硅差壓變送器性能特點:
        1、高純度單晶硅材質,有效提高產品壽命及長期穩定性
        2、雙惠斯通電橋設計,“雙梁”電阻溫度特性互補,提高芯片抗干擾能力
        3、LCD帶背光顯示數字表頭可以顯示壓力、百分比和電流及0~100%模擬指示
        4、通過按鍵組合操作能實現調零和調滿功能,以及數據恢復功能,方便了現場調試
        5、信號轉換、信號采集與處理及電流輸出控制采用了一體化專用集成電路(ASICS)使智能變送器具有穩定、可靠、抗震等特點,并具有良好的互換性
        二、單晶硅差壓變送器技術參數:
        產品型號:SK3351JDP-單晶硅差壓變送器SK3351JDR-單晶硅微差壓變送器
        測量原理:單晶硅懸浮式
        適用場合:水壓、油壓、氣壓、負壓
        測量范圍:-400~400kPa量程可選
        測量精度:±0.1%;±0.075%
        電源:DC10.5~45V
        輸出:DC4~20mA+HART
        三、單晶硅差壓變送器產品選型:
        SK3351JDR

        微差壓變送器

        SK3351JDP

        差壓變送器

        量程范圍

        代碼

        量程單位

        KPa

        InH2O

        mBar

        mmH2O



        (根據以下表格中選取代碼)

        輸出信號

        S

        4~20Ma+HART協議

        T

        特殊要求

        精度等級

        I75

        0.075%±

        I1

        0.1%±

        I2

        0.25%±

        顯示方式

        M3

        液晶顯示

        連接型式及尺寸

        C2

        丁字形螺紋接頭M20×1.5,帶Ф14焊接引壓管(GP型)

        SF

        配三閥組

        Y

        用戶約定

        安裝支架型式(GP型)

        B1

        管裝彎支架

        B2

        板裝彎支架

        B3

        管裝平支架

        隔爆等級

        B

        ExdiiCT6

        四、工作壓力:
        型? 號

        膜盒

        工作壓力

        DR微差壓變送器

        DR1(1KPa)

        1.5MPa

        DR2(6KPa)

        2MPa

        DP中靜壓差壓變送器

        M1~M6

        25MPa

        DX大量程差壓變送器

        L1(2MPa)

        25MPa

        L2(4MPa)

        20MPa

        L3(10MPa)

        20MPa

        HP高靜壓差壓變送器

        HP1~HP6

        40MPa

        DPS低靜壓差壓變送器

        S1(10KPa)

        2MPa



        S2(20KPa)

        3.5MPa



        S3(40KPa)

        3.5MPa



        S4(100KPa)

        7MPa



        S5(200KPa)

        7MPa



        S6(500KPa)

        7MPa

        五、壓力量程選擇:
        5-1DPS低靜壓差壓變送器:
        量程/范圍

        KPa

        inH2O

        mBar

        mmH2O

        S1

        量程

        0.5~10

        2~40

        5~100

        50~1000

        范圍

        -10~10

        -40~40

        -100~100

        -1000~1000

        S2

        量程

        1~20

        4~80

        10~200

        100~2000

        范圍

        -20~20

        -80~80

        -200~200

        -2000~2000

        S3

        量程

        1~40

        4~160

        10~400

        100~4000

        范圍

        -40~40

        -160~160

        -400~400

        -4000~4000

        S4

        量程

        1~100

        4~400

        10~1000

        100~10000

        范圍

        -100~100

        -400~400

        -1000~1000

        -10000~10000

        S5

        量程

        2~200

        8~800

        20~2000

        200~20000

        范圍

        -200~200

        -800~800

        -2000~2000

        -20000~20000

        S6

        量程

        5~500

        20~2000

        50~5000

        500~50000

        范圍

        -500~500

        -2000~2000

        -5000~5000

        -50000~50000

        5-2DX大量程差壓變送器:
        量程/范圍

        MPa

        inH2O

        mBar

        mmH2O

        L1

        量程

        0.02~2

        0.08×1000~8×1000

        0.2×1000~20×1000

        2×1000~200×1000

        范圍

        -2~2

        -8×1000~8×1000

        -20×1000~20×1000

        -200×1000~200×1000

        L2

        量程

        1~20

        0.16×1000~16×1000

        0.4×1000~40×1000

        4×1000~400×1000

        范圍

        -20~20

        -16×1000~16×1000

        -40×1000~40×1000

        -400×1000~400×1000

        L3

        量程

        1~40

        0.4×1000~40×1000

        1×1000~100×1000

        10×1000~1000×1000

        范圍

        -40~40

        -40×1000~40×1000

        -100×1000~100×1000

        -1000×1000~1000×1000

        5-3HP高靜壓差壓變送器:
        量程/范圍

        KPa

        inH2O

        mBar

        mmH2O

        HP1

        量程

        0.5~10

        2~40

        5~100

        50~1000

        范圍

        -10~10

        -40~40

        -100~100

        -1000~1000

        HP2

        量程

        1~20

        4~80

        10~200

        100~2000

        范圍

        -20~20

        -80~80

        -200~200

        -2000~2000

        HP3

        量程

        1~40

        4~160

        10~400

        100~4000

        范圍

        -40~40

        -160~160

        -400~400

        -4000~4000

        HP4

        量程

        1~100

        4~400

        10~1000

        100~10000

        范圍

        -100~100

        -400~400

        -1000~1000

        -10000~10000

        HP5

        量程

        2~200

        8~800

        20~2000

        200~20000

        范圍

        -200~200

        -800~800

        -2000~2000

        -20000~20000

        HP6

        量程

        5~500

        20~2000

        50~5000

        500~50000

        范圍

        -500~500

        -2000~2000

        -5000~5000

        -50000~50000
