         您現在的位置 > 首頁 > 變送器儀表 > SKGW51桿式導波雷達物位計


        SKGW51桿式導波雷達物位計

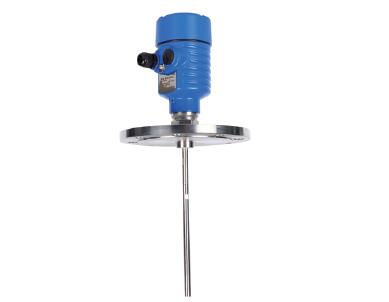

        桿式導波雷達物位計產品圖

        測量原理
          SKGW51桿式導波雷達物位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化成物位信號。

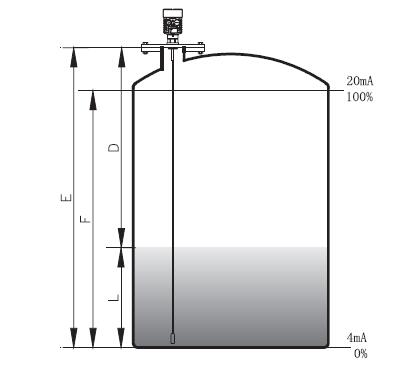

        桿式導波雷達物位計測量原理
        輸入
          反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比:D=C×T/2其中C為光速
        因空罐的距離E已知,則物位L為:L=E-D
        輸出
          通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。

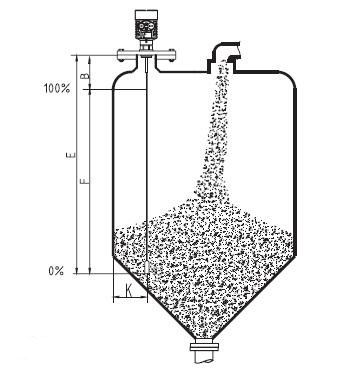

        測量范圍:
        F-----測量范圍
        E-----空罐距離
        B-----頂部盲區
        K-----探頭到罐壁的距離
        頂部盲區是指物料高料面與測量參考點之間的小距離。
        底部盲區是指纜繩底部附近無法精確測量的一段距離。
        頂部盲區和底部盲區之間是有效測量距離。

        注意
        只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。
        SKGW51桿式導波雷達物位計參數
        應  用:液體、固體
        測量范圍:桿6m
        過程連接:螺紋、法蘭
        介質溫度:-40~150℃
        過程壓力:-0.1~4.0Mpa
        精  度:±10mm
        防爆等級:Exd IIBT4 Gb
        防護等級:IP67
        信號輸出:4~20mA/HART(兩線/四線)

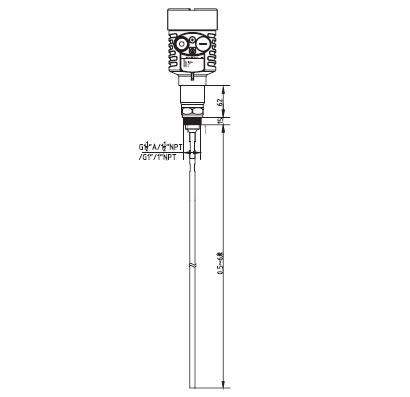

        SKGW51桿式導波雷達物位計外型尺寸圖
        桿式導波雷達物位計外型尺寸圖

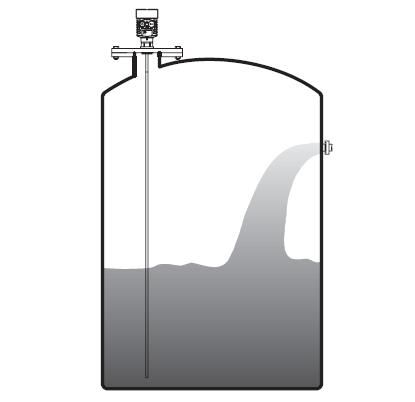

        SKGW51桿式導波雷達物位計安裝圖
        桿式導波雷達物位計安裝圖
        SKGW51桿式導波雷達物位計選型
        單元

        參數

        防爆

        P標準型(非防爆)
        I隔爆型(Exd II BT4 Gb)

        傳感器/纜式探頭

        A 液體Φ4mm
        B 固體Φ6mm

        過程連接/材料

        G G1?A螺紋 不銹鋼
        GA G1A/螺紋 不銹鋼
        N 1?NPT螺紋 不銹鋼
        NA 1NPT螺紋 不銹鋼
        C 法蘭DN50 PN16 C不銹鋼
        D 法蘭DN80 PN16 C不銹鋼
        E 法蘭DN100 PN16 C不銹鋼
        F 法蘭DN150 PN16 C不銹鋼
        H 法蘭DN200 PN16 C不銹鋼
        K 法蘭DN250 PN16 C不銹鋼
        Y特殊定制

        密封/過程溫度

        P 普通密封/-40…150℃

        電子單元

        3 (4~20)mA/24VDC/HART兩線制
        4 (4~20)mA/220VAC /四線制
        5 RS485/Modbus

        外殼/防護等級

        L 鋁/IP67
        G 不銹鋼304/IP67

        電纜進線

        M M20*1.5
        N 1/2NPT

        特殊約定

        Y 特殊定制

        相關產品推薦:防腐導波雷達物位計;同軸導波雷達物位計;纜式導波雷達物位計;高溫導波雷達物位計;雙纜導波雷達物位計;
